概述 ? ?
RLZ系列燃?xì)饧映粞b置是以隔膜計量泵為動力，通過自動控制，將加臭劑注入燃?xì)夤艿赖娜細鈱I(yè)加臭設備。本裝置分兩大部分；現場設備部分和控制系統。本使用說明書適用于現場設備部分的安裝、調試和維修。控制系統見相應控制系統說明書。?
裝置功能
◎可適用各種加臭劑；
◎可適用各種氣源；
◎可隨燃?xì)饬髁康淖兓詣?dòng)調節加臭量，也可手動給定加臭量；
◎露天安裝可將裝置整體安裝在設備柜內，結構緊湊，占地面積小；
◎適應溫度范圍廣（-35℃~50℃）；
60L自動加臭機
加臭機
使用壓力2.5-25Mpa
加臭泵；防爆變頻電機柱塞泵
電壓；380V-220V
可選擇單泵或雙泵
配套PLC控制儀
產品的技術標準和技術參數
◎RL系列燃?xì)饧映粞b置執行Q/SRL.J02.01-2000標準；
◎RL-B直流電磁驅動燃?xì)饧映糁裟け脠?zhí)行Q/SRL.J02.02-2000標準；
◎RL-G燃?xì)饧映粞b置計量罐執行GB150-89鋼制壓力容器國家標準，為常壓容器；
◎技術參數；
◎RL-G1、G2及RL-D1、D2燃?xì)饧映粞b置控制器系統的技術參數見控制系統說明書；
◎RL-B直流電磁驅動隔膜泵技術參數；
◎工作壓力0~2.5MPa;
◎單次注入量50~500mm3/次；
◎自動調節注入頻率0~100次/分；
◎外形尺寸：長x寬x高：450x145x180mm 自重20Kg；
◎RL-G燃?xì)饧映粞b置計量罐；
◎外形尺寸：500x500x1000mm;
◎?yàn)槌喝萜鳎莘e240L;
◎RL-J加入管（溢流式）；
◎材質304；
◎接口 DN25法蘭或螺紋連接；
◎RL-X設備柜；
◎外形尺寸： 長x寬x高1400x800x1600mm。

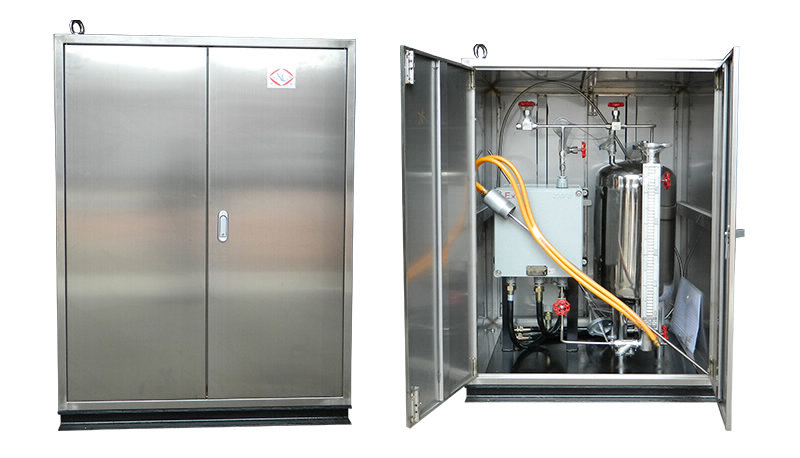

帶外箱體加臭機?
裝置工作環境條件
◎介質溫度不高于50℃，不低于-35℃；
◎周圍空氣相對濕度不大于85％；
◎無明顯搖動和沖擊振動的場所；
◎無強電磁場干擾的場所；
◎可在1區和2區中具有Ⅱ類C級T6組及其以下的爆炸性氣體混合物的爆炸危險場所使用（乙炔場所除外）；
◎污染等級為3級；
◎安裝類別為Ⅱ類；
◎本裝置為長期工作制。
工作原理（見圖）
燃?xì)夤艿拦鈺r(shí)，流量計從管道中采集流量信號，通過二次表轉變，以4-20mA電信號或以通訊方式輸出，進入加臭控制器。控制器根據流量信號的大小輸出頻率信號控制加臭泵，指揮加臭泵的電磁鐵帶動柱塞做往復運動。推動泵的隔膜使泵頭容積發生變化，通過上、下單向閥吸入、排出臭劑。排出的臭劑經過不銹鋼管道通過加入管加到燃?xì)夤艿乐校瓿杉映艄ぷ鳌３魟┵A存在計量罐中。
工藝流程示意圖?
?
| 序號 | 名稱 | 備注 |
| 1 | 呼吸罐 | 不銹鋼 |
| 2 | 計量罐 | 不銹鋼 |
| 3 | 液位計 | 玻璃 |
| 4 | 壓力變送器 | 擴散硅 |
| 5 | 微流量監控儀 | 光電型 |
| 6 | 壓力表 | 耐酸 |
| 7 | 計量泵 | 隔膜式 |
| 8 | 底盤、配電箱 | 鋼制噴塑 |
| 9 | 加入管 | 不銹鋼 |
| 10 | 燃?xì)夤艿?/td> | 碳鋼 |
| 11 | 控制系統 | ? |
安裝與調試
◎安裝占地面積；
◎戶外安裝；長x寬x高 1.6x1.0x1.6m；
◎戶內安裝；長x寬x高 1.4x0.8x1.6m;
◎戶內安裝時，應有排風設備；
◎戶外安裝時，設水泥基礎，基礎平面尺寸大于設備和平面尺寸，高出自然地面0.2m；
◎控制電纜可加金屬套管（鎧裝電纜可不加套管）埋在地下暗設，也可明設，外套管固定在墻面或地面上。控制器配線見控制系統使用說明書；
◎控制器安防在防爆區外，儀表間或中心控制室；
◎噴嘴距加臭泵房的最遠實際距離以不超過20米為宜；
◎泵腔內注入潤滑油；
◎空載試運電磁鐵的動作靈敏度；
◎整體管線及系統安裝完畢后，進行水壓試驗，試驗壓力為使用壓力的1.25倍；
◎控制器安裝完畢后，作自動及手動空載試驗，反復各2次。（自動可用認為模擬信號試驗）。
加臭機選型
| 序號 | 規格 | 手動 | 電動 | 備注 |
| 1 | 20L | 手動 | XC-20-S-B | |
| 2 | 30L | 手動 | 電動單泵 | XC-30-S-B XC-30-D-I -B |
| 3 | 60L | 手動 | 電動單泵雙泵 | XC-60-S-B XC-60-D-I-II-B |
| 4 | 90L | 手動 | 電動單泵雙泵 | XC-90-S-B XC-90-D-III-B |
| 5 | 200L | 電動單泵雙泵 | XC-200-D-I-II-B | |
| 6 | 500L | 電動單泵雙泵 | XC-500-D-I-II-B | |
| 7 | 1000L | 電動單泵雙泵 | XC-1000-D-I-II-B | |
| 8 | 1500L | 電動單泵雙泵 | XC-1500-D-I-II-B | |
| 9 | 2000L | 電動單泵雙泵 | XC-2000-D-I-II-B |
?
?
